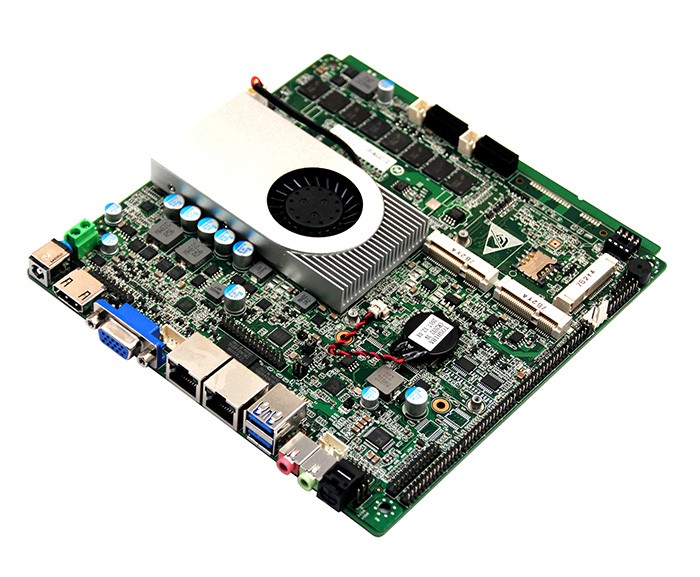

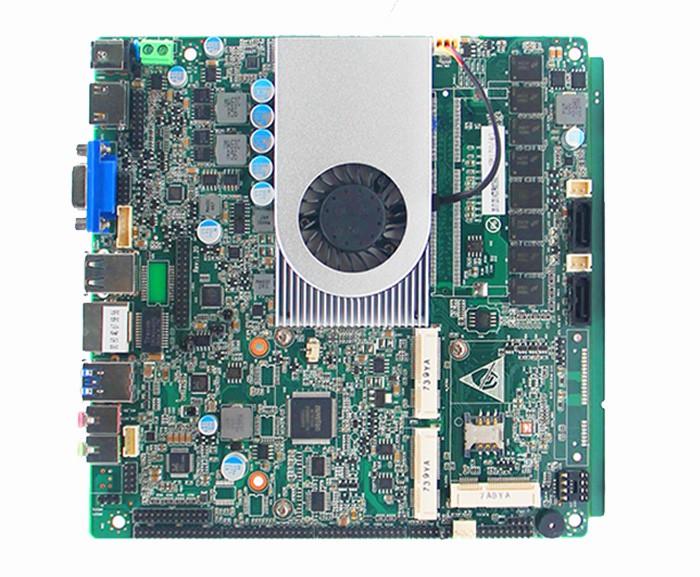

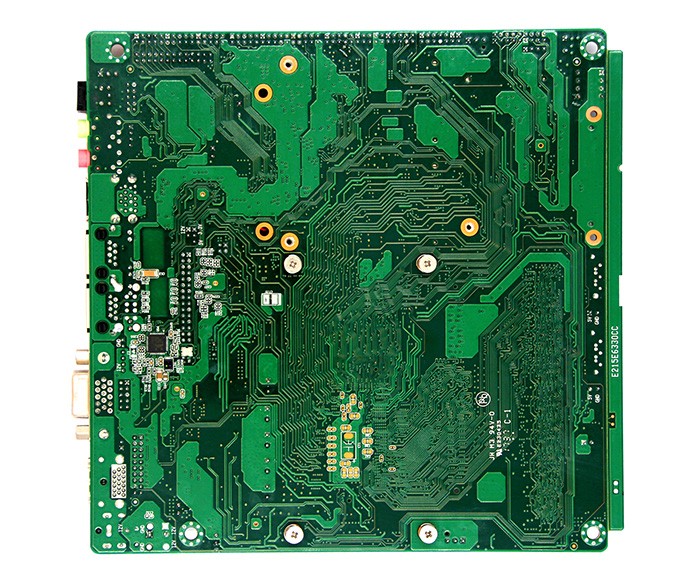

TOP90C（R130）

項目介紹:

◆ 集成Intel 第5代移動Broadwell-U單芯片CPU；

◆ 集成2GB/4GB DDR3L 內存；

◆ 提供1*VGA,1*HDMI?1.4（支持4K顯示輸出）；

◆?1*LVDS(雙通道24位）和EDP1.3，4Lanes（二選一）

◆ 4個RS-232, 2個RS422/485（可選擇為6個RS232）；

◆ 支持觸摸屏（4wire 5wire 8wire）；

◆ 支持上電自動開機功能，跳線選擇；

◆ 單輸入直流通電源，DC12V；

◆ 結構 170 x 170 mm；

事宜人群:

立刻咨詢

處理器系統	CPU ??	Intel? Core?第五代 Broadwell-U Soc i3/i5/i7處理器
	CPU封裝	BGA
	芯片組	英特爾? Broadwell-U系列SOC
	BIOS	EFI BIOS
內存	技術架構	單通道DDR3L?1066/1333/1600MHz
	容量	集成2GB\4GB DDR3L
	插槽	可添加1條插槽，最大擴展12GB內存
? 視頻	圖形控制器	Intel HD Graphics 5500(I3-5010U的顯卡）；顯卡型號跟CPU相關
	Dual LVDS和EDP	支持雙通道24位輸出,最高分辨率1920 x 1200?EDP最高分辨率支持3840*2160（只能二選一）
	VGA	VGA支持最大分辨率2048x1536
	HDMI	最大分辨率支持（HDMI1.4）3200*2000@60HZ?
	雙顯支持	LVDS + VGA,LVDS+HDMI,HDMI+VGA同步或異步顯示
	三顯	支持LVDS+VGA+HDMI三屏同步或異步顯示
I/O背板	端口	1VGA,1HDMI,2LAN,2USB3.0?1MIC-OUT/LINE-OUT,1SPDIF數字音頻接口，1*DC
網絡	控制器	2個RTL8111E-V千兆網卡，RJ45接口（當I/O接口為4個USB時，只有1個網卡）
音頻	控制器	瑞昱HD ALC662音頻解碼(左右聲道 + 麥克風)
Super ?I/O	控制器	NCT6106D
硬件監控	看門狗定時器	0-255秒,提供看門狗例程
硬件監控	Cooler	鋁質有風扇散熱器（支持自動和手動風扇轉速調節）
? 輸入/輸出接口	USB	2USB3.0兼容USB2.0 / 1.1，5USB2.0,最大支持+5V/1.5A
	串口	4個RS-232, 2個RS422/485可選，RS485支持自動流向控制（可選擇為6個RS232）
	PS/2	1*PS/2插針接口
	觸摸屏	支持觸摸屏（4wire 5wire 8wire Mini-PCIE2可用USB信號設備時，觸摸屏不可用）
	GPIO	8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平
擴展總線	Mini-PCle	2個Mini-PCIe插槽,支持PCIe和USB設備(觸摸屏可用時，Mini-PCIE2只能使用PCIE信號設備)
存儲	SATA	2個標準SATAIII接口,最大傳輸速率6Gb/s
	板載SSD和SATA HDD1	板載SSD和SATA HDD1僅可二選一
	M-SATA	1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s
電源	電源類型	單輸入直流通電源，DC12V，+/-5%
? 工作環境	工作溫度	-20℃ ~ +60℃
	存儲溫度	-40℃ ~ +85℃
	工作濕度	0% ~ 90%相對濕度, 無凝露
	存儲濕度	0% ~ 90%相對濕度, 無凝露
系統支持		Windows7 Windows10 Linux
外觀尺寸	尺寸	170 x 170 mm
外觀尺寸	重量	0.5KG
認證		CE,ROHS,FCC

訂購信息

型號	描述	CPU可選
?TOP90C-I3	集成Intel 第五代移動Haswell-u 集成2G/4GDDR3內存（可擴展至12G）可選擇集成SSD芯片（16-512G可選）	支持5rd Intel? Core? i3 如：I3-5005U，I3-5010U?
?TOP90C-I5	集成Intel 第五代移動Haswell-u 集成2G/4GDDR3內存（可擴展至12G） ?可選擇集成SSD芯片（16-512G可選）	支持5rd Intel? Core? i5 ?????????如：I5-5200U,I5-5300U?
?TOP90C-I7	集成Intel 第五代移動Haswell-u 集成2G/4GDDR3內存（可擴展至12G）可選擇集成SSD芯片（16-512G可選)	支持5rd Intel? Core? i7 如：I7-5500U,I7-5600U
