12x12cm主板

您現在的位置：首頁 – 產品中心 – 主板系列 > 12x12cm主板

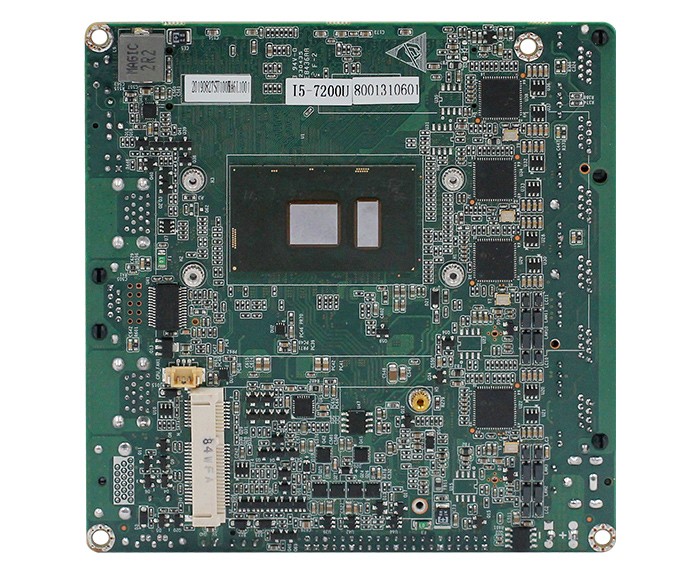

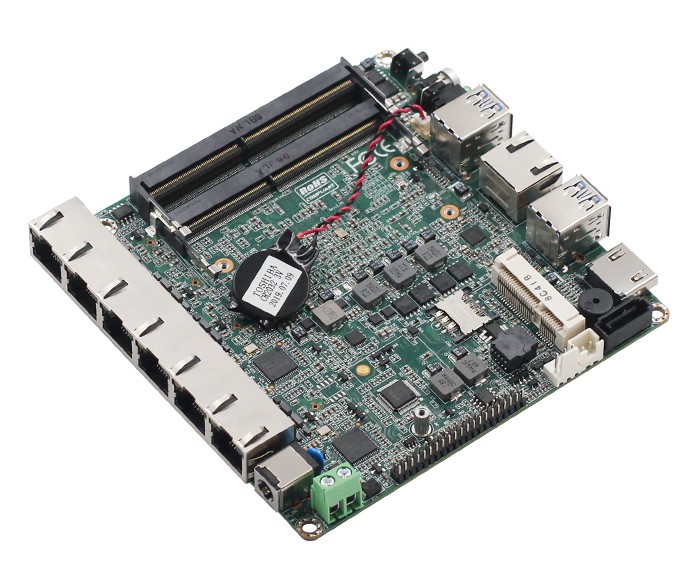

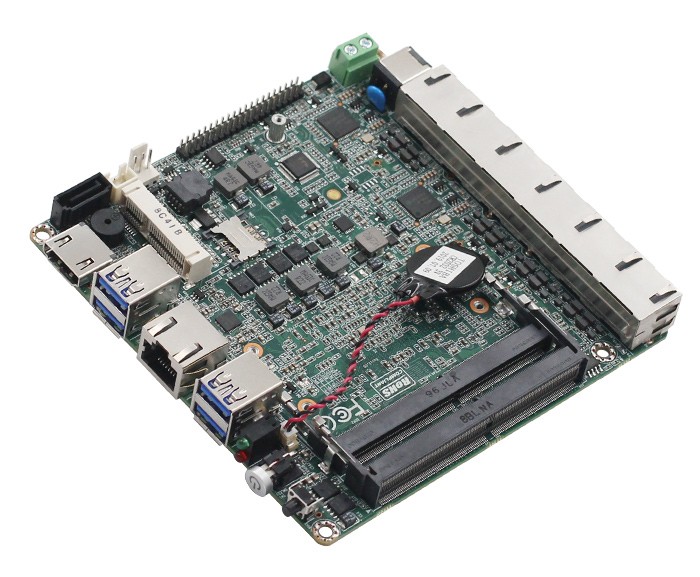

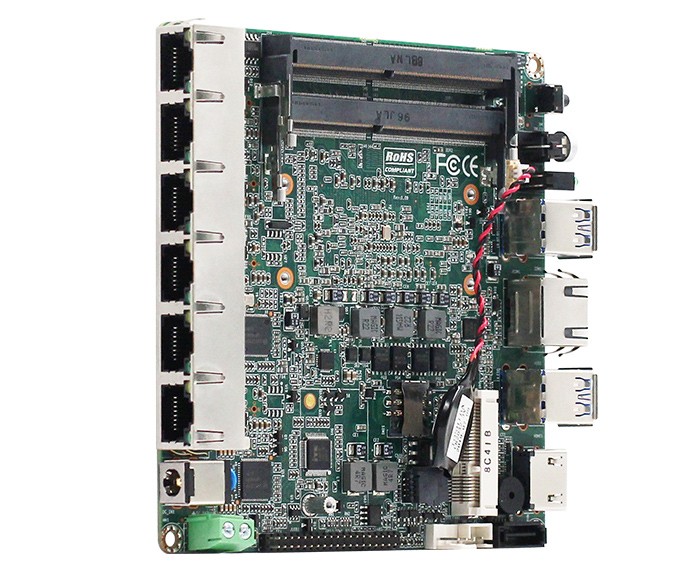

SU200NA6L

項目介紹:

◆ 集成Intel 第7代移動Kaby lake-U單芯片CPU；

◆?2?*DDR4?SODIMM 260?Socket；

◆ 6個Intel I225-V 2.5G網口；

◆?1*RJ45 接口 RS232或者RS485（485為排針，通過跳帽和BIOS選擇RS232或者RS485）

◆ 支持上電自動開機功能，跳線選擇；

◆ 單輸入直流通電源，DC12-19V供電

◆ 結構 120?x 120?mm；

事宜人群:

立刻咨詢

? 處理器系統	CPU ??	Intel? Core?第七代 Kaby lake-U?Soc i3/i5/i7處理器
	CPU封裝	BGA
	芯片組	英特爾? Kaby lake-U系列SOC
	BIOS	EFI BIOS
內存	技術架構	雙通道DDR4?2133Mhz；
內存	插槽	2?*DDR4?SODIMM 260?Socket
? 視頻	圖形控制器	Intel HD Graphics 620(I3-7100U的顯卡）；顯卡型號跟CPU相關
? 視頻	HDMI	最大分辨率支持（HDMI1.4）4096*2304@30HZ 支持4K顯示

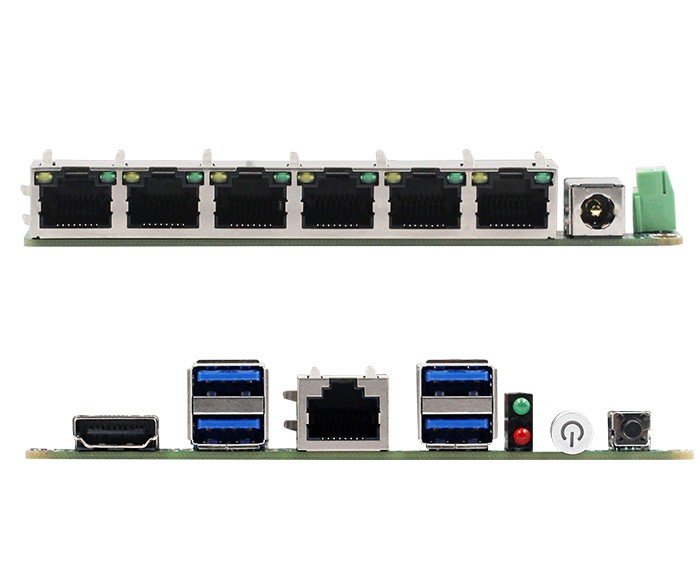

I/O背板	端口	1HDMI,6LAN,4USB3.0?1快速開機按鈕帶指示燈1復位按鈕?1DC ?1電源指示燈 1硬盤指示燈
網絡	控制器	6個Intel I225 2.5G網口
Super ?I/O	控制器	ITE8613
硬件監控	看門狗定時器	0-255秒,提供看門狗例程
硬件監控	Cooler	鋁質有風扇散熱器（支持自動和手動風扇轉速調節）
? 輸入/輸出接口	USB	4USB3.0兼容USB2.0 / 1.1，2USB2.0,最大支持+5V/1.5A（USB2.0為排針接口）
	串口	1*RJ45 接口 RS232或者RS485（485為排針，通過跳帽和BIOS選擇RS232或者RS485）
	GPIO	8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平
擴展總線	Mini-PCle	1個Mini-PCIe插槽,只支持USB信號設備
存儲	SATA	1個標準SATAIII接口,最大傳輸速率6Gb/s
存儲	M-SATA	1個Mini-PCIe M-SATA Scoket,支持SANDISK協議，最大傳輸速率 6gb/s（M-SATA和SATA1接口二選一）
電源	電源類型	DC 12-19V供電
? 工作環境	工作溫度	-20℃ ~ +60℃
	存儲溫度	-40℃ ~ +85℃
	工作濕度	0% ~ 90%相對濕度, 無凝露
	存儲濕度	0% ~ 90%相對濕度, 無凝露
外觀尺寸	尺寸	120?x 120?mm
外觀尺寸	重量	0.5KG
認證		CE,RoHS,FCC

訂購信息

型號

描述

CPU可選

?SU200NA6L-I3

集成Intel 第六代移動Skylake-u

?

I3-7100U

最大主頻2.4GHz

?SU200NA6L-I5

集成Intel 第六代移動Skylake-u

?

I5-7200U

基礎主頻2.5GHz，最大睿頻到3.1GHz

?SU200NA6L-I7

集成Intel 第六代移動Skylake-u

?

I7-7500U

基礎主頻2.7GHz，最大睿頻到3.5GHz

?SU200NA6L-Celeron

集成Intel 第六代移動Skylake-u

?

3865U

最大主頻1.8GHz
