◆?板載Intel Baytrail-D/I/M系列處理器；
◆?板載2GB/4G?DDR3；
◆?板載4個Intel?I211-AT千兆網卡(可選擇LAN1和?LAN2，LAN3和LAN4支持二組Bypass功能）；
◆?支持RGBCRT排針接口；
◆?2個RS232，2排針接口，1個RJ45接口（當RJ45接口串口可用時，排針為1個）；
◆?尺寸：170 x 170 mm；
?
處理器系統
CPU ??
支持 Intel Baytrail-D/I/M系列處理器
CPU封裝
BGA
芯片組
支持Intel Baytrail單芯片
BIOS
EFI BIOS
內存
技術架構
單通道DDR3?1066/1333/1600MHz
容量
集成2GB\4GB DDR3
內存插槽
可添加1條插槽，最大擴展8GB內存
視頻
圖形控制器
Intel?Graphics
VGA
VGA支持最大分辨率2048x1536
I/O背板
端口

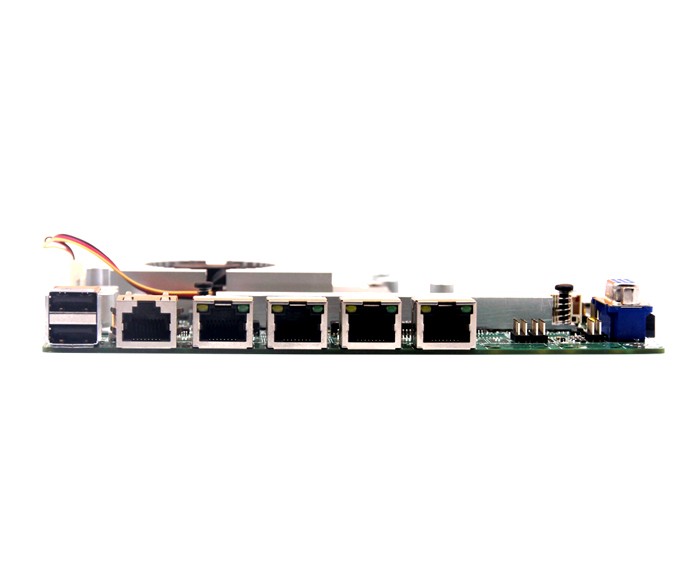

4*LAN,1*COM1,2*USB2.0
網絡
控制器
4個Intel I211—AT千兆位網卡(可選擇LAN1和??LAN2，LAN3和LAN4支持二組Bypass功能）
Super ?I/O
IT8728F
硬件監控
看門狗定時器
0-255秒,提供看門狗例程
Cooler
鋁質有風扇散熱器(可用無風扇)
輸入/輸出接口
USB
4*USB2.0,排針接口，最大支持+5V/1A
串口
2?個 RS232，2個排針接口，1個RJ45接口（當RJ45接口串口可用時，為1個排針串口）
GPIO
8位,提供例程, 自由定義輸入/輸出,3.3V@24mA電平
存儲
SATA/M-SATA
1個標準SATAII接口, ?最大傳輸速率3Gb/s）
1個 M-SATA Scoket,支持SANDISK協議，最大傳輸速率 3gb/s（二選一）
CF/Cfast
1個CF或者Cfast存儲接口（二選一）
電源
電源類型
單輸入直流通電源，DC12V，+/-5%
電源功耗
15w
工作環境
工作溫度
-20℃ ~ +60℃
存儲溫度
-40℃ ~ +85℃
工作濕度
0% ~ 90%相對濕度, 無凝露
存儲濕度
外觀尺寸
尺寸
170*170mm
重量
0.5KG
認證
CE,ROHS,FCC
訂購信息
型號
描述
CPU可選
TOP19B4L-J1900
集成賽揚Baytrail-D/I/M J1900
四核2.0Ghz up to2.4Ghz
J1900
TOP19B4L-J1800
集成賽揚Baytrail-D/I/M N2806 雙核1.6Ghz up to2.0Ghz，
J1800
